04 novembre 2009
BONJOUR A TOI VISITEUR
Bienvenue sur mon Blog

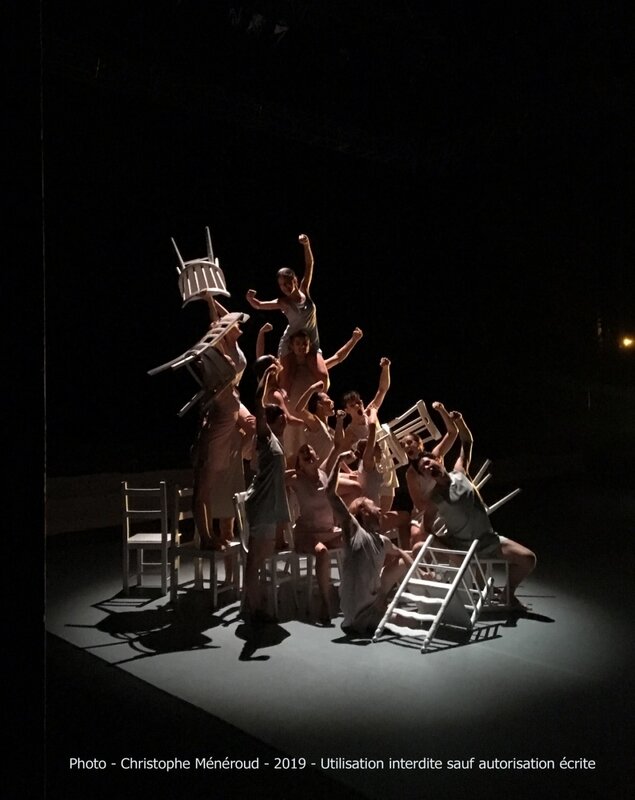

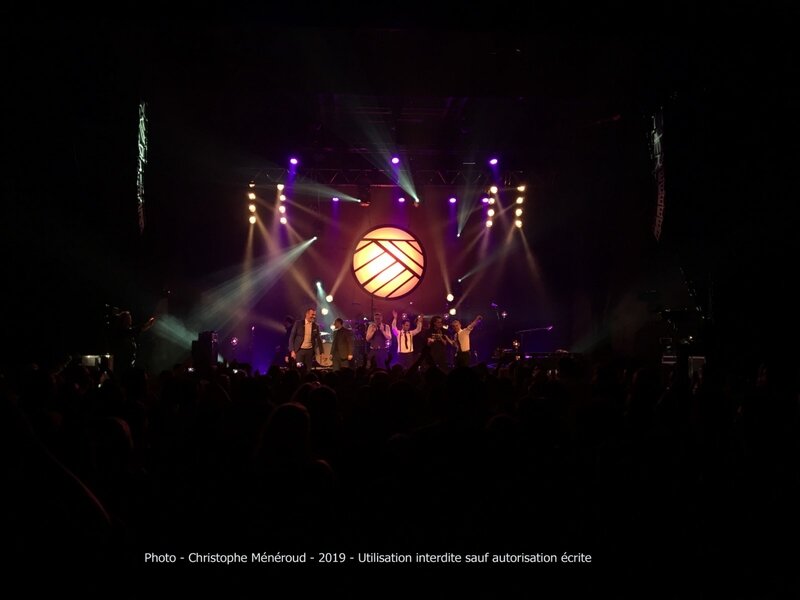

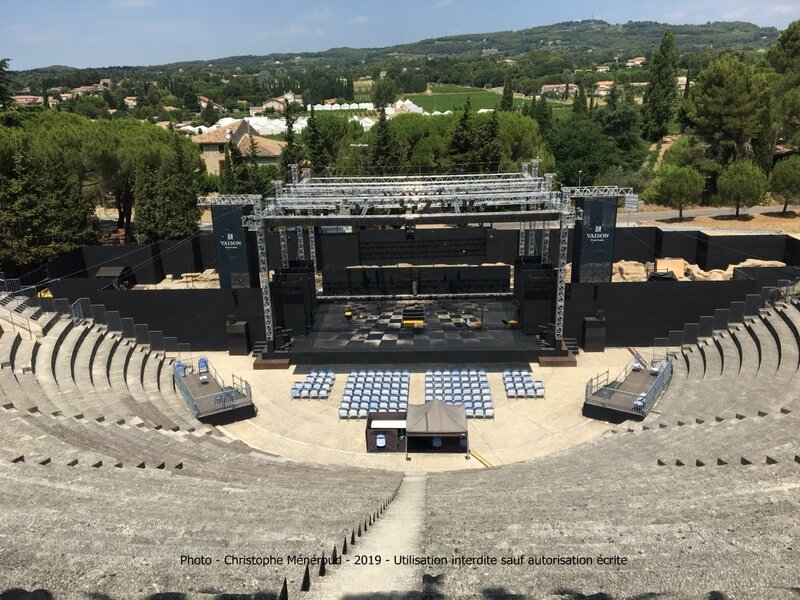

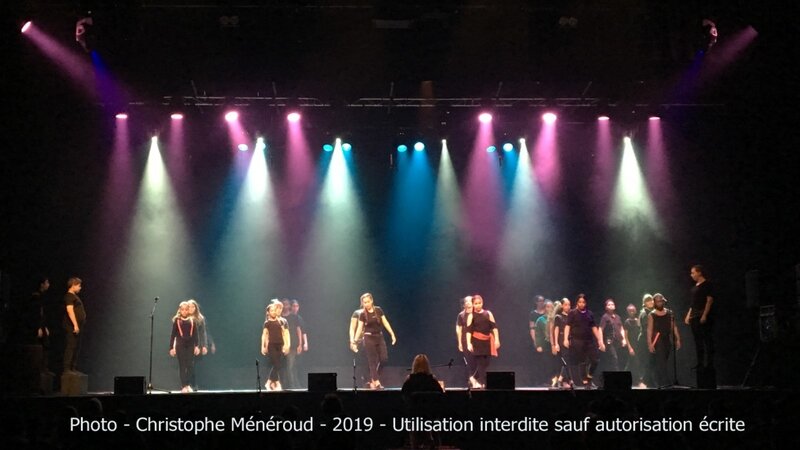

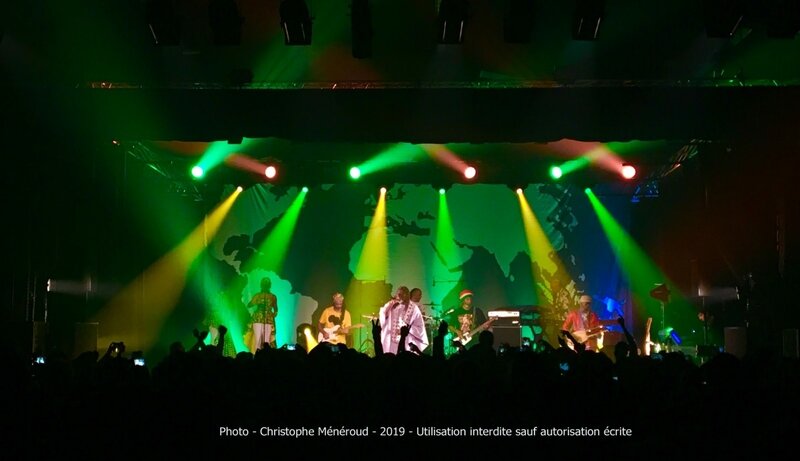

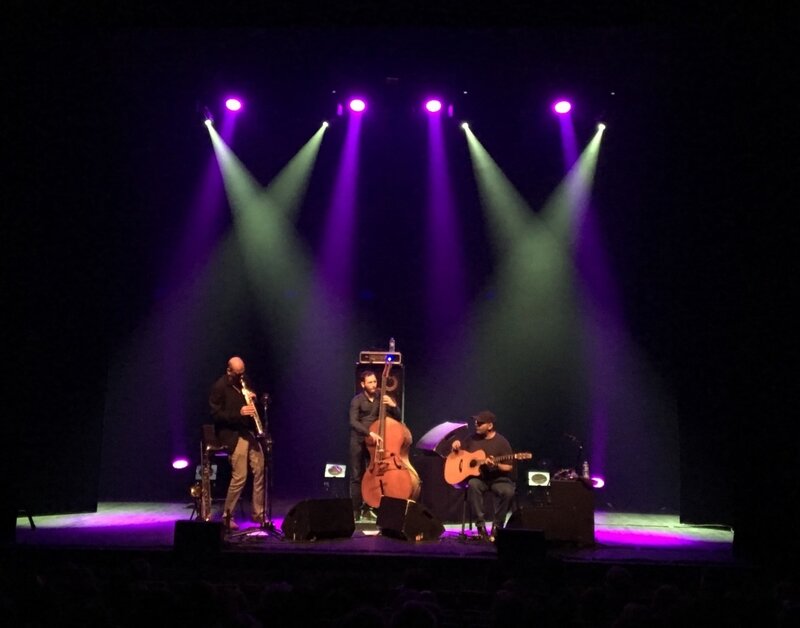

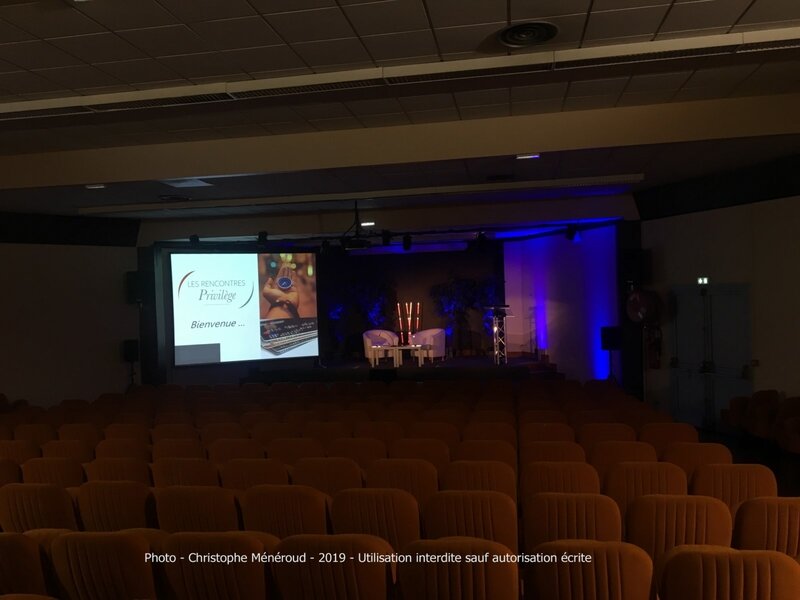

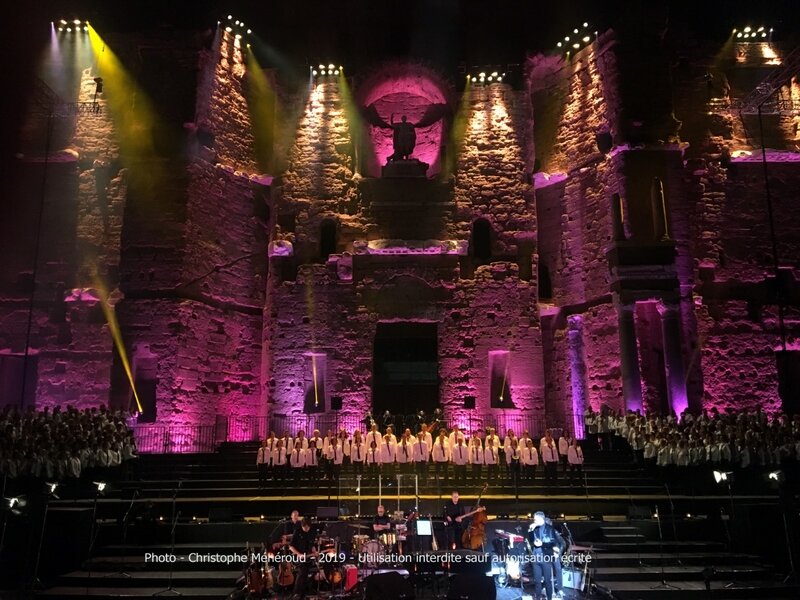

Vous allez pouvoir découvrir des photos dont je suis l'auteur
extraites de certains spectacles et expériences que je fais,
tant au niveau Light show, pyro et Laser Show
(ça fait longtemps pour les Laser, mais je m'y remet avec notamment mon projet de Harpe Laser...)
et biens d'autres choses dont je veux vous faire profiter
Bonne Visite ...!
Les commentaires sont les bienvenus
01 novembre 2009
Nom di diou ... !!!
J'ai eu le privilège d'essayer la LAMBORGHINI Gallardo Superleggera ...
Encore plus vive et plus puissante que la Ferrari F430 F1
... Le Pied cet engin !!!
Un grand merci à Nathalie pour ce super cadeau !!!
Ils sont forts ces Italiens quand même ! entre les glaces à l'italienne, les pizzas, les pâtes et les voitures....
Album photo et explications : ci-contre... --------->
30 septembre 2009
La harpe Laser en Stand-Bye ...
La harpe Laser version III est en Stand-Bye ...
Manque de temps, de place, tout est bien rangé...
Mais quand pourais-je m'y remettre ???
05 mai 2009
La Harpe Laser
Un projet que j'ai dans la tête depuis de nombreuses années, avant même de commencer à travailler avec des Lasers, était de fabriquer une Harpe Laser.
Je réalise ce système (ou plutot ces systèmes) à titre expérimental, mais peut-être qu'un jour on finira par arriver à en jouer, mais c'est surtout le "défi" technique et la réussite perso que je vise. On pourra aussi en parler mercredi soir lors du diner si vous venez...
J'en suis à la version 3 (pas encore de photos),
Voici donc la Harpe Laser version 2 :
Le principe de la version 2 est de "dessiner" une harpe avec des scanners à partir d'un DAC piloté par un logiciel dédié.
En résumé, je dessine des points avec un ordi, qui dit de dessiner à des miroirs.
Chaque faisceau est doté d'un capteur, chaque capteur est rélié sur une carte comportant des entrées numériques et une sortie midi.
Le signal midi récupéré est envoyé à un ordi qui émule un sampleur qui joue les notes.
Cette version fonctionne bien, mais est assez difficile à régler après l'avoir déplacé.
A gauche de la plaque : carte des comparateurs ou sont cablés les 13 capteurs
A droite de la plaque : carte interface-Z avec entrées numériques et analogiques des capteurs et sortie Midi
Les capteurs sont installés au fond des tubes de manière à ne pas être perturbés par la lumière ambiante
Et le système fonctionne avec des quartz allumés autour sans soucis.
Les capteurs détectent jusqu’à 3 mètres de la source.
13 décembre 2008
Tir dans le ciel avec mon LASER DPSS 2 watts ...
Interlude Un peu tard le soir pour ne pas trop épater la gallerie ...
ça m'épate moi, c'est déjà bien ;)
09 novembre 2008
3 Lasers = 3 couleurs primaires
Et voilà 3 Lasers :
Rouge 635 nm
Vert 514 nm
Bleu 473 nm
nm = nanomètre : c'est la fréquence d'emission de ces faisceaux visibles.
Petite illustration au passage pour vous "éclairer" :
Encore quelques bricoles à faire pour coupler tout ça et hop, un faisceau LASER Blanc... A suivre !
22 juin 2008
Laser 473 nm (bleu)
Je viens de recevoir un superbe laser 473nm bleu, des cartes scanners et des scanners 50 Khz
Je peux donc maintenant fabriquer un système d'écriture Laser multicouleur ..., vu que les trois couleurs primaires sont là (rouge vert bleu), et le tout sera modulé en analogique, permettant des dégradés de couleurs... ça devrait déménager.
Ce projet est en parallèle avec la Harpe Laser, le but n'est évidemment pas le même.
Mais le temps manque pour faire tout ça !
27 avril 2008
LA DERNIERE CARTE POUR LA HARPE LASER EST FINIE
Voilà, après maintes et maintes péripéties, la carte "comparateur" est terminée.
Et là ou ça devient incroyable, c'est que ça fonctionne ...
Le système de la harpe est parfaitement fonctionnel, mais en vrac ... plus qu'a assembler tout ça, mais le planning est un peu bloqué là ! ... Donc à suivre.
05 avril 2008
POUR LA HARPE LASER, voilà le circuit double face enfin réalisé
Voilà le circuit double face enfin réalisé... Plus qu'a souder les composants et à tester tout ça ...
Bon espoir là ... Le but semble proche
22 mars 2008
ET VOILA...
ça y est, Pour la harpe Laser, j'ai fini par réussir à concevoir le Circuit imprimé avec le système des comparateurs destiné aux capteurs... Bientôt à la maison ! et le montage va enfin pouvoir continuer ...
Image plus grande en cliquant sur celle ci-dessus.
Alors, sur la fiche sub-D 25 broches en bas les capteurs optiques seront connectés, les connecteurs en haut servent à connecter les entrées contacts secs de la carte midi. Le montage sert a faire un seuil haut et un seuil bas de déclenchement pour chaque capteur. Le condensateur monté sur chaque capteur sert de "tampon" pour pas que les notes "strobent" car le balayage du système scanner générant la harpe Laser est moins rapide que la vitesse de rafraichissement de la carte d'interface midi. (si c'est pas clair, allez voir le temps qu'il fait dehors et oubliez tout ça ;)
Tiens voici le schéma ...
Image plus grande en cliquant sur celle ci-dessus.
Et comme qui dirait... On en rira dans 10 ans.
